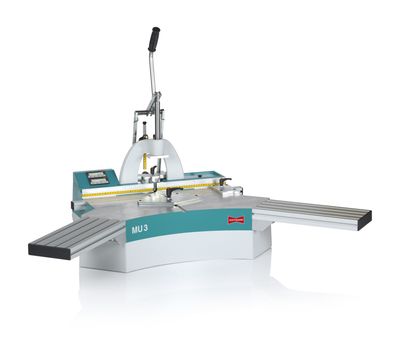

SERIE

MU 3

Fresadora manual de mesa

Máquina de mesa, transportable y flexible. Fresa una canal por ciclo de trabajo para colas de milano tipo

W-1/-2/-3/-4

Funcionamiento

Ajustar los topes e introducir la pieza a trabajar. Al accionar la palanca manual, el pistón sujeta la pieza, el equipo de fresado sube hasta alcanzar la altura/profundidad de fresado graduada. La pieza es liberada al retornar la palanca manual, el motor se para automáticamente.

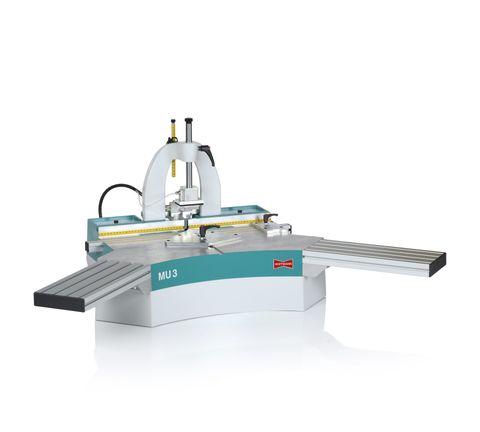

SERIE

MU 3P

Fresadora neumática de mesa

Máquina de mesa, transportable y flexible. Fresa una canal por ciclo de trabajo para colas de milano tipo

 W-1/-2/-3/-4.



Funcionamiento

Ajustar topes a la medida deseada, introducir pieza. Al accionar el pedal neumático se sujeta la pieza mediante pistón. Al mismo tiempo se enciende el motor y se inicia el fresado hasta la profundidad ajustada. Al término del fresado, el equipo de fresado retorna a su posición inicial, el motor se desconecta y la pieza es liberada y puede ser retirada.

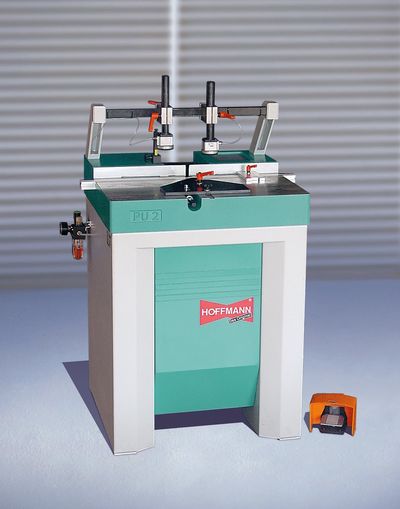

SERIE

PU 2

Máquina neumática de fresado

con bancada industrial (1 motor)

Versión standard con bancada de fundición y amplia mesa y cómoda altura de trabajo. Con un equipo de fresado, una canal de fresado por ciclo de trabajo. Colas de milano W-1/-2/-3/-4.

Funcionamiento

El ciclo automático se inicia pulsando el pedal. La pieza es sujetada, el equipo de fresado sube hasta la altura ajustada para luego retornar a su posición inicial y la pieza es liberada. El motor se apaga automáticamente. Todos los ajustes de medidas se realizan manualmente

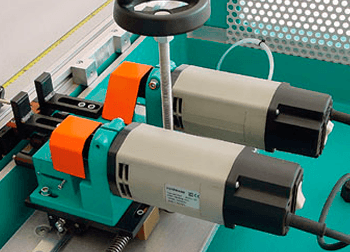

SERIE

PU 2-32/100

Máquina neumática de fresado

con bancada industrial (2 motores)

Versión estacionaria con sólida mesa de fundición y amplia superficie y con cómoda altura de trabajo. Condos equipos de fresado. Fresados canales en cada ciclo de trabajopara colas de milano tipo W-1/-2/-3. Opción: W-4. Separación ajustable sin escalonamiento desde 32 hasta 100 mm.



Funcionamiento

El ciclo automático se inicia con el pedal neumático. La pieza ya posicionada es sujetada, fresada hasta la profundidad ajustada, el equipo de fresado retorna a su posición inicial y la pieza es liberada. Ajustes de topes, como igualmente la profundidad de fresado de forma manual. La separación de las fresas entre sí, mediante manivela con lectura digital.

SERIE

PP 2

Máquina neumática de fresado

con bancada industrial (2 motores)

Versión standard con sólida bancada de fundición y amplia mesa a una cómoda altura de trabajo. Condos equipos de fresado para realizar una canal en dos piezas (una en cada una) en un ciclo de trabajo.Colas de milano W-1/-2/-3. Opcional W-4.

Funcionamiento

El ciclo automático se inicia pulsando el pedal. Las piezas son sujetadas, las fresas suben hasta la posición ajustada y retornan a su posición inicial. El ajuste de posiciones es manual.

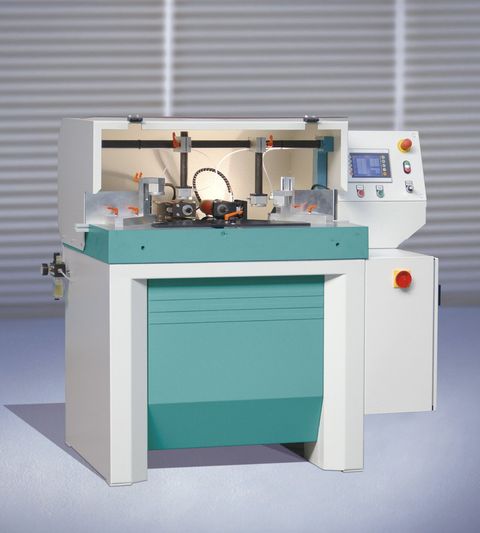

SERIE

PP 2 NC

Máquina automática de fresado y taladrado

Máquina de control NC para la confección de uniones de marcos en la construcción, por ejemplo ventanas y puertas. Fresado de canales para colas de milano W-2/-3/-4 y ladrado para mechones de 8 mm de diámetro. Posicionamiento variable del fresado y taladrado horizontal y vertical como igualmente en combinación de ambos ejes. Además de posiciones libres en toda la sección libre.

Así por ejemplo 2 x taladrado y 3 x fresado. Capacidad de trabajo en perfiles con dimensiones en dirección X hasta max. 210 mm y en dirección Z hasta max. 140 mm.



Funcionamiento

Introducción de todos los datos de pieza y parámetros de trabajo directamente al panel Touch Screen de 5,7“ color. Trasmisión de datos vía conexión USB igualmente posible almacén de datos de programación de rápida consulta para max. 100 posiciones de fresado y taladrado. Menu multilengua. Trabajo simultáneo de dos piezas en cada ciclo de rabajo. Uniones de esquina de 0 hasta 67º o ángulo recto de 90º. Uniones rectas con contrasalida.

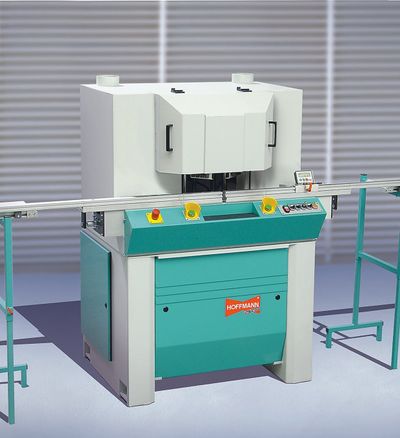

SERIE

MS 35

Ingletadora automática doble

Corte a inglete de precisión sin astillar en dos piezas en un ciclo de trabajo. Sección max. de piezas 90 x 90 mm. Mandos sencillos para trabajar con seguridad. Especial para cortes a inglete de perfiles lacados, laminados o recubiertos de madera, aluminio o plástico. Ángulo de corte 45º fijo. El ajuste de la medida de corte longitudinal se efectúa manualmente, lectura digital.

Funcionamiento

- Posicionar el perfil en la bancada de entrada para su corte inicial.

- Pulsar la botonera de inicio de ciclo: Botonera a dos manos. El ciclo automático se inicia y la pieza es sujetada por los cilindros neumáticos.

- Los dos equipos de corte realizan el corte desde arriba hacia abajo.

- Los pistones de sujeción liberan el listón, la pieza puede ser retirada y el resto de listón puede ser posicionado contra el tope digital longitudinal. Un nuevo ciclo puede comenzar.

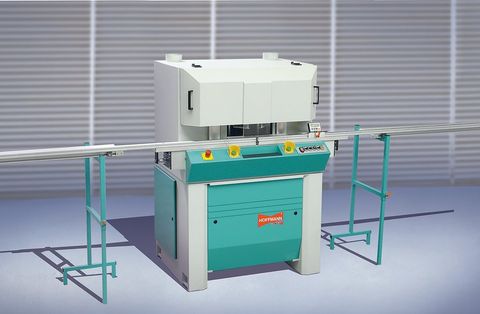

SERIE

MS 35 SF

Ingletadora y fresadora automática doble

Corte final de inglete de precisión, sin astillado en dos piezas simultáneamente en un ciclo de trabajo. Cada corte a inglete de cada pieza se provee igualmente de dos canales de fresado para alojar las colas de milano. Sección max de piezas 90 x 90 mm. Colas de milano W-1/-2/-3. La ingletadora/fresadora doble igualmente se puede utilizar para solamente corte a inglete. Especial para corte en aluminio, madera o plásticos ángulo fijo de 45º.

Funcionamiento

- Posicionar correctamente pieza sobre bancada de entrada para su corte.

- Pulsar botonera de inicio: Inicio del ciclo automático, la pieza es sujetada por pistones fuertemente.

- Los dos equipos de corte inician el corte desde arriba hacia abajo.

- La bancada de la máquina se abre, para dar paso a los equipos de fresado. Fresado de dos o alternativamente dos canales en cada pieza (izq. y derecha).

- La bancada se cierra y las piezas se pueden retirar.

- El restante perfil se vuelve a posicionar contra tope.

- Un nuevo ciclo de trabajo se puede iniciar.

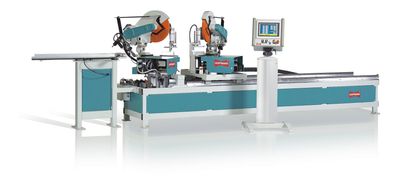

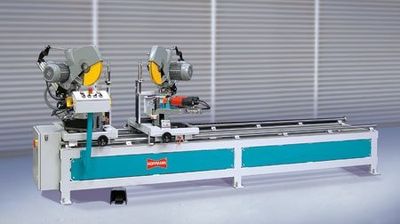

SERIE

MX 2

Ingletadora y fresadora doble combinada

Corte a inglete de precisión a medida final y fresado en ambos extremos (alt. solo en un extremo) en un ciclo de trabajo. Para piezas con ancho max. de 140 mm. Equipo de corte derecho desplazable hasta 3000 mm. Ajuste de corte de longitud mediante escalímetro o opcional sistema digital. Avance de sierras neumático y sujeción de piezas igualmente neumático. Equipo de corte y fresado montado en carro girable de +67º hasta 0º/-45º.

Para colas de milano W-1/-2/-3. Especial para marcos de puertas, revestimientos, listones e interiorismos, muebles.

SERIE

MX 3

Ingletadora doble combinada con taladrado

Corte a inglete exacto a medida final y taladrado en cada extremo (en un extremo o alt. en ambos extremos) en un ciclo de trabajo. Para perfiles de 140 mm de ancho max. Equipo de corte derecho desplazable hasta 3000 mm. Ajuste de longitud mediante escalímetro opcional con lectura digital.

Avance de corte neumático y sujeción de pieza igualmente neumático. Equipo de corte y taladrado montado en un carro girable desde +67º/0º/-45º.

Para brocas de diam. 6/8/10 mm. Especial para marcos de puertas, revestimientos, listones e interiorismos y muebles.

Variantes

Para piezas precortadas

Para material en barras

SERIE

MX 5

Ingletadora doble combinada de NC con equipo de fresado y taladrado

Una máquina multiuso perfecta cuando se trata de uniones a inglete: Corte, fresado de canal y taladrado en un ciclo de trabajo. Usada mundialmente en la fabricación de ventanas, marcos y producción de muebles y no por último en la confección de revestimiento de fachadas.

Mandos ergonómicos. Todos los procesos de fabricación son programables. En la pantalla de 10,4“ Touchpanel se introduce la medida de longitud a cortar o se activa desde la memoria. Conexión USB para la introducción de listados de trabajo desde la oficina técnica. Libre emplazamiento del fresado y del taladrado en la sección de corte de la pieza, en sentido vertical como igualmente en sentido horizontal. Por ejemplo 3 x fresado y 2 x taladrado.

Para colas de milano W-1/-2/-3/-4. Para brocas de diam. 6/8/10 mm. Capacidad de trabajo para secciones de piezas en dirección X hasta max. 120 mm y en Y hasta max. 140 mm

MÁQUINAS ESPECIALES

Servicios de ingeniería y soluciones específicas al cliente
