MS 35 SF

SERIE

MS 35 SF

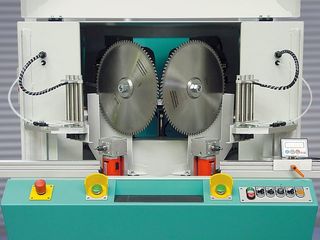

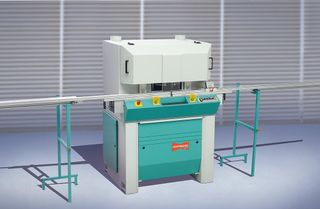

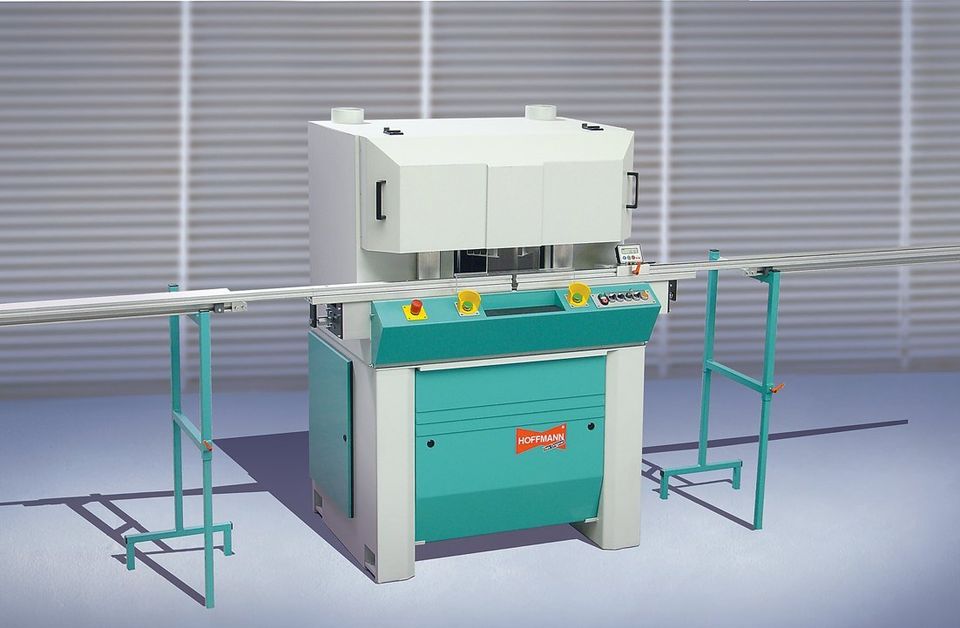

Ingletadora y fresadora automática doble

Ingletadora y fresadora automática doble

Corte final de inglete de precisión, sin astillado en dos piezas simultáneamente en un ciclo de trabajo. Cada corte a inglete de cada pieza se provee igualmente de dos canales de fresado para alojar las colas de milano. Sección max de piezas 90 x 90 mm. Colas de milano W-1/-2/-3. La ingletadora/fresadora doble igualmente se puede utilizar para solamente corte a inglete. Especial para corte en aluminio, madera o plásticos ángulo fijo de 45º.

Funcionamiento

Posicionar correctamente pieza sobre bancada de entrada para su corte.
Pulsar botonera de inicio: Inicio del ciclo automático, la pieza es sujetada por pistones fuertemente.
Los dos equipos de corte inician el corte desde arriba hacia abajo.
La bancada de la máquina se abre, para dar paso a los equipos de fresado. Fresado de dos o alternativamente dos canales en cada pieza (izq. y derecha).
La bancada se cierra y las piezas se pueden retirar.
El restante perfil se vuelve a posicionar contra tope.
Un nuevo ciclo de trabajo se puede iniciar.

Especificaciones técnicas

Eléctricos 3ph / N/PE 230/400 V 50/60 Hz 5.4 kW
Neumáticos 6 bar
Motores de corte 2 x 2,2 kW / Taladrado 30mm
Motores de fresado 2 x 0,5 kW / Mordaza 6 mm
Rev. en vacío Corte 3000 1/min
  Fresas 24000 1/min
Mando SPS
Sujeción Neumático
Sección de material A 90 mm x Al 90 mm
Sierras MD Ø 350 mm x 30 mm
Prof. fresado 0-70 mm
Con. de Aspiración 2 x Ø 120 mm
Colas de milano W- 1/ 2/ 3
Dimensiones A/P/Al 1470/950/1620 mm
Peso 680 kg
Pedido Nº M 107 0000

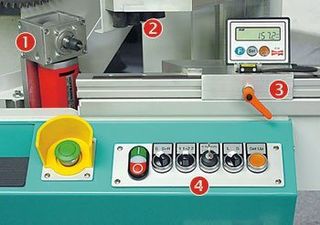

Elementos de mando

1- Motores angulares de fresado de alta revolución
2- Cilindros de sujección
3- Tope longitudinal (medición digital)
4- Campo de mando

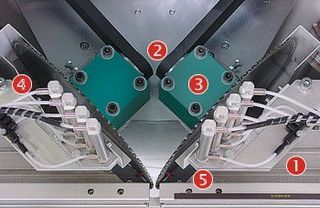

Equipo doble de corte

1- Mesa de trabajo de aluminio
2- Correas de transmisión
3- Alojamiento eje de sierra
4- Canal de aspiración
5- Antiastilla

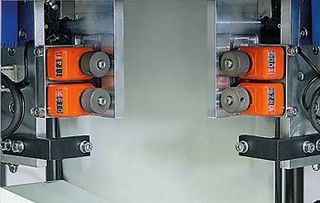

Ajuste de fresado

1- Posición de fresado I & II
2- Derecha e izquierda
