PU 2-32/100

SERIE

PU 2-32/100

Fresadora neumática con bancada industrial

Fresadora neumática con bancada industrial PU 2-32/100

Versión estacionaria con sólida mesa de fundición y amplia superficie y con cómoda altura de trabajo. Con dos equipos de fresado. Fresa dos canales en cada ciclo de trabajo para colas de milano tipo W-1/-2/-3. Opción: W-4. Separación ajustable sin escalonamiento desde 32 hasta 100 mm.

Funcionamiento

El ciclo automático se inicia con el pedal neumático. La pieza ya posicionada es sujetada, fresada hasta la profundidad ajustada, el equipo de fresado retorna a su posición inicial y la pieza es liberada. Ajustes de topes, como igualmente la profundidad de fresado de forma manual. La separación de las fresas entre sí, mediante manivela con lectura digital.

Especificaciones técnicas

Conexión eléctrica 1ph/N/PE 230V 50/60Hz 2.0 kW
Conexión neumática 6 bar
Motores 1000 W
Rev. en vacío 34000 1/min.
Mando / Sujeción de piezas Neumático / Neumático
Altura de paso 210 mm
Prof. de fresado 0-115 mm
Conexión de aspiración Ø 100 mm
Tipo cola de milano W-1 / 2 / 3 / 4 (opt.)
Dimensiones A/P/Al 800 / 750 / 1500 mm
Peso 220 kg
Ref. W 107 4000

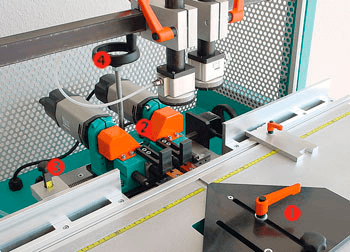

Vista de mesa

1- Tope de ángulo 45°
2- Hoffmann transmisión de los equipos de fresado
3- Ajuste de profundidad de fresado
4- Ajuste de altura (cambio de fresa)

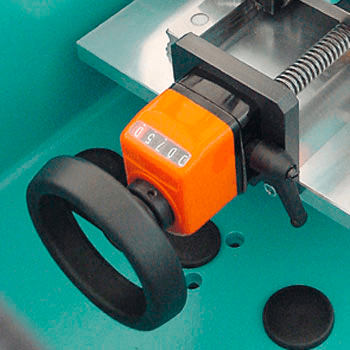

Husillo regulación de fresado

---

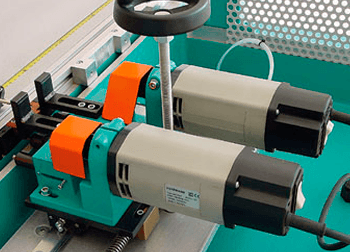

Transmisiones
de los equipos de fresado

Las transmisiones de los equipos de fresado usados por Hoffmann están diseñados para altas velocidades de husillo (hasta 35.000 1/min.).

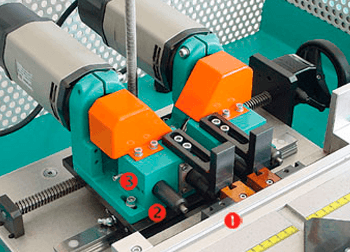

Antiastilla

1- Antiastilla desplazable
2- Posicionamiento de antiastilla
3- Contacto de empuje
