MX 5

SERIE

MX 5 NC

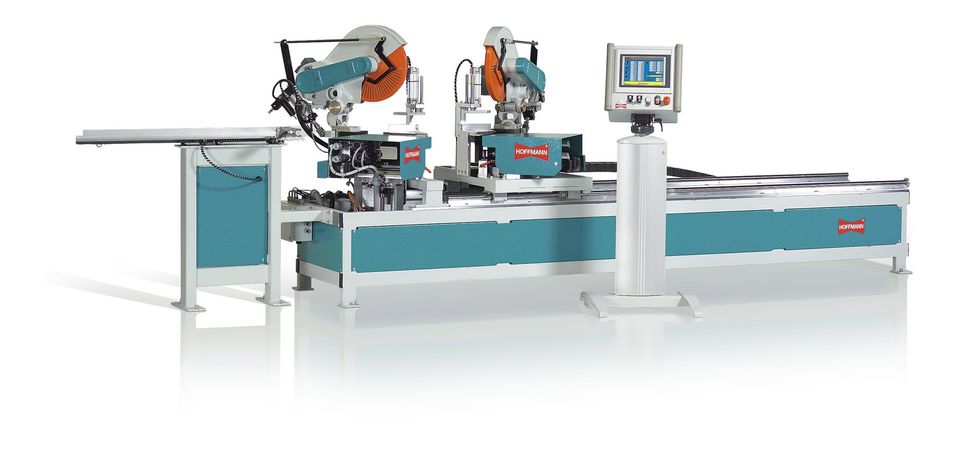

Ingletadora doble combinada de NC con equipo de fresado y taladrado

Ingletadora doble combinada de NC con equipo de fresado y taladrado

Una máquina multiuso perfecta cuando se trata de uniones a inglete: Corte, fresado de canal y taladrado en un ciclo de trabajo. Usada mundialmente en la fabricación de ventanas, marcos y producción de muebles y no por último en la confección de revestimiento de fachadas.

Mandos ergonómicos. Todos los procesos de fabricación son programables. En la pantalla de 10,4“ Touchpanel se introduce la medida de longitud a cortar o se activa desde la memoria. Conexión USB para la introducción de listados de trabajo desde la oficina técnica. Libre emplazamiento del fresado y del taladrado en la sección de corte de la pieza, en sentido vertical como igualmente en sentido horizontal. Por ejemplo 3 x fresado y 2 x taladrado.

Para colas de milano W-1/-2/-3/-4. Para brocas de diam. 6/8/10 mm. Capacidad de trabajo para secciones de piezas en dirección X hasta max. 120 mm y en Y hasta max. 140 mm

Especificaciones técnicas

Conexión eléctrica 3ph/N/PE 230/400V 50/60Hz 7.4 kW
Conexión neumática 6 bar
Motores corte / taladrado / fresado 2x 2200 W / 4x 750W
Rev. en vacío C / T / F 3000 / 12000 / 18000 1/min.
Disco sierra 400 x 30 x 3.2
Mando / Sujeción SPS / Neumático / Neumática
Cap. de corte X 140 mm x Y 120 mm
Prof. fresado / prof. taladrado 75 mm / 30 mm (Ø 6/8/19 mm)
Colas de milano W-1/2/3
Dimensiones A/P/Al 3540 / 1000 / 1520 mm
Peso 520 kg
Pedido Nº M 100 0700

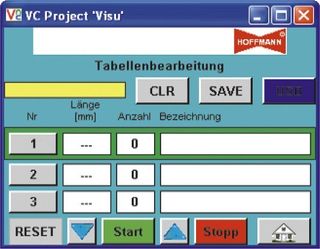

Sistema informático

Unidad de programación para cada tipo de pieza, modelo, serie, etc...

Lectura por código de barras

Lectura de las piezas a trabajar por código de barras.

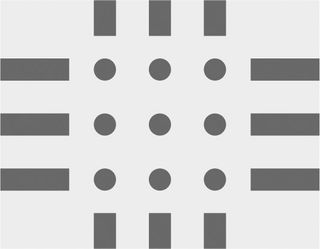

Múltiples posibilidades de fresado y taladrado

- Posibilidad de fresar en cualquiera de las 4 caras de la pieza.
- Posibilidad de taladrar en cualquier punto  de la pieza.

Corte en ángulo

Posibilidad de corte en cualquier tipo de ángulo (cabezal de corte con movimiento electrónico)

Doble cabezal de taladrado

Posibilidad de realizar dos taladrados en la pieza en la misma operación de trabajo.

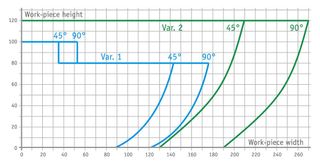

Diagrama de corte

---
