MX 3

SERIE

MX 3

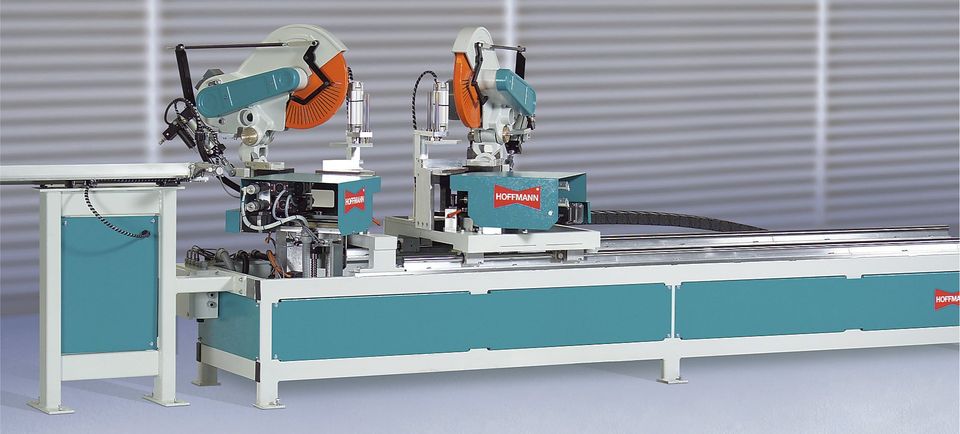

Ingletadora doble combinada con taladrado

Ingletadora doble combinada con taladrado

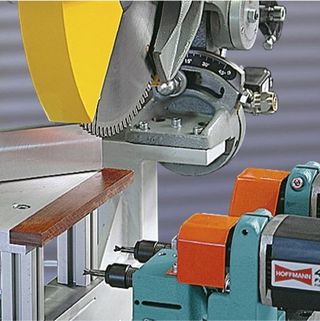

Corte a inglete exacto a medida final y taladrado en cada extremo (en un extremo o alt. en ambos extremos) en un ciclo de trabajo. Para perfiles de 140 mm de ancho max. Equipo de corte derecho desplazable hasta 3000 mm. Ajuste de longitud mediante escalímetro opcional con lectura digital.

Avance de corte neumático y sujeción de pieza igualmente neumático. Equipo de corte y taladrado montado en un carro girable desde +67º/0º/-45º.

Para brocas de diam. 6/8/10 mm. Especial para marcos de puertas, revestimientos, listones e interiorismos y muebles.

Variantes

Para piezas precortadas
Para material en barras

Especificaciones técnicas

Conexión eléctrica 3ph/N/PE 230/400V 50/60Hz 6.6 kW
Conexión neumática 6 bar
Motores corte / taladrado 2x 2200 W / 4x 1050 W
Rev. en vacío corte / taladrado 3000 1/min / 10000 1/min
Disco de sierra 330 x 30 x 3.2
Mando / sujeción SPS / Neumática
Cap. de corte Véase diagr.
Prof. de taladrado 30 mm (Ø 6/8/10mm)
Medidas A/P/Al 3540 / 1000 / 1520 mm
Peso 480 kg
Peso M 100 0600

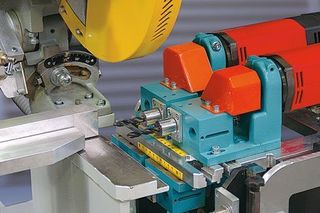

Unidad de taladro

---

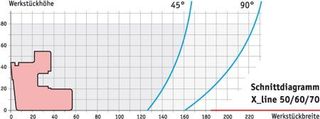

Diagrama de corte

---
